Elektronica werkbank

Deze blog gaat over mijn elektronica werkbank, want als elektronica ingenieur pruts ik graag met elektronica en computers.

Werkbank voor computer systeemkast

Voor het ontwerpen van de treinbaan en elektronica componenten, het omzetten van muziek voor de gitaar en het bespelen oefenen had ik een krachtiger PC nodig. De Silverstone systeemkast van mijn oude PC voldeed goed en daarom besloot ik in 2013 de interne onderdelen te vervangen. De systeemkast was makkelijk onder de werkbank van IKEA te monteren en dat heb ik uiteindelijk gedaan.

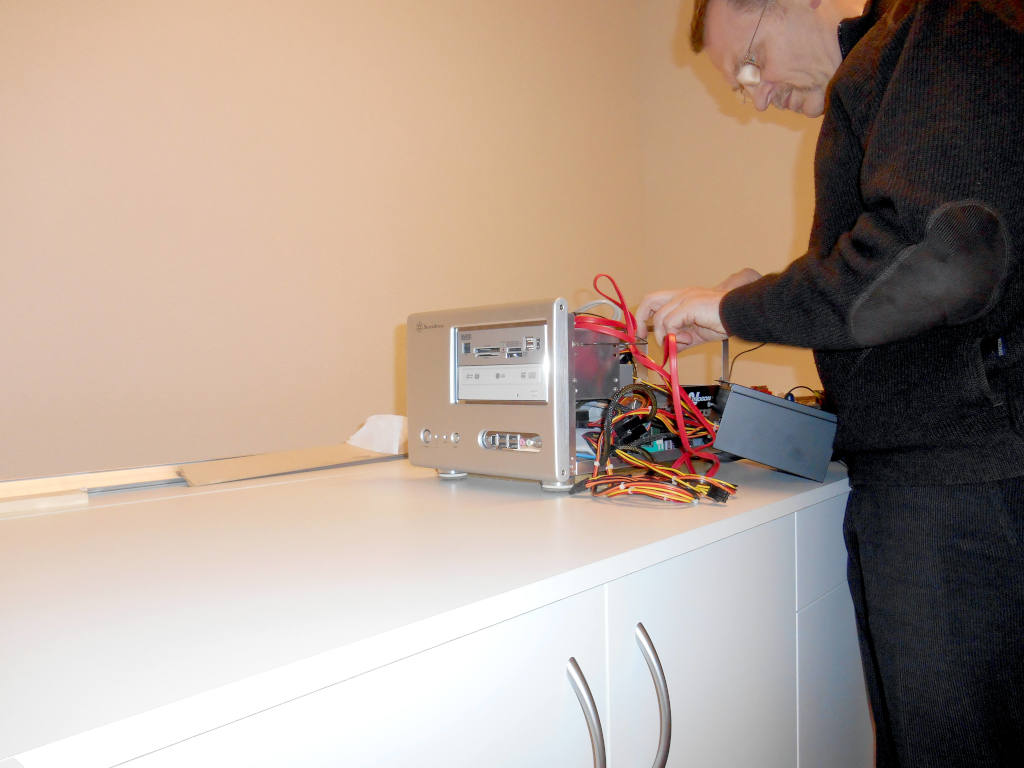

afb 001: Werkbank pc, bezig met verbeteren systeemkast pc.
Verbeteren systeemkast PC.

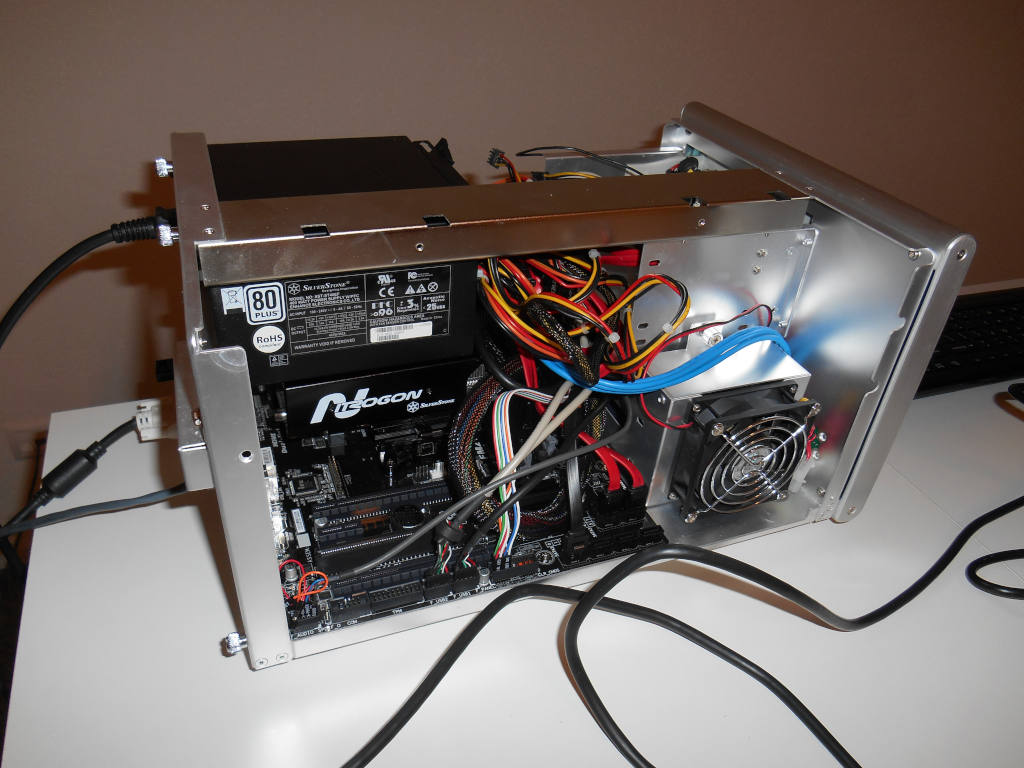

afb 002: Werkbank pc, systeemkast pc met nieuwe componenten.
Systeemkast pc na het installeren van nieuwe componenten.

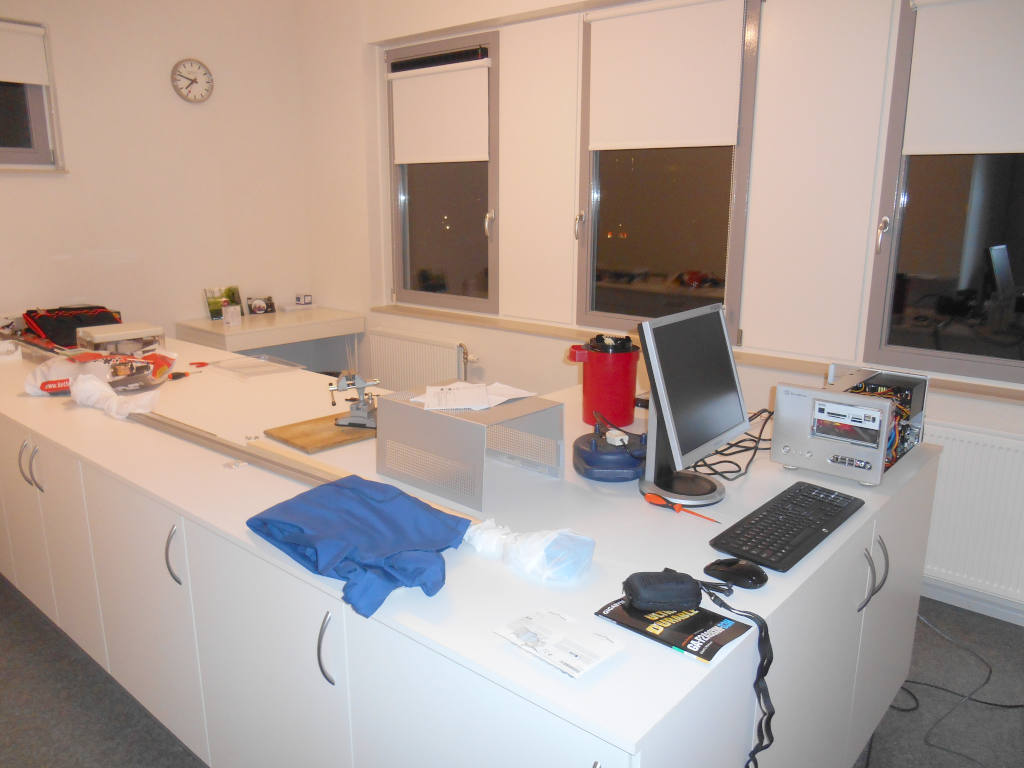

afb 003: Werkbank pc, hobby kamer met onderdelen systeemkast.
Hobby kamer met de randapparatuur en de systeemkast pc.

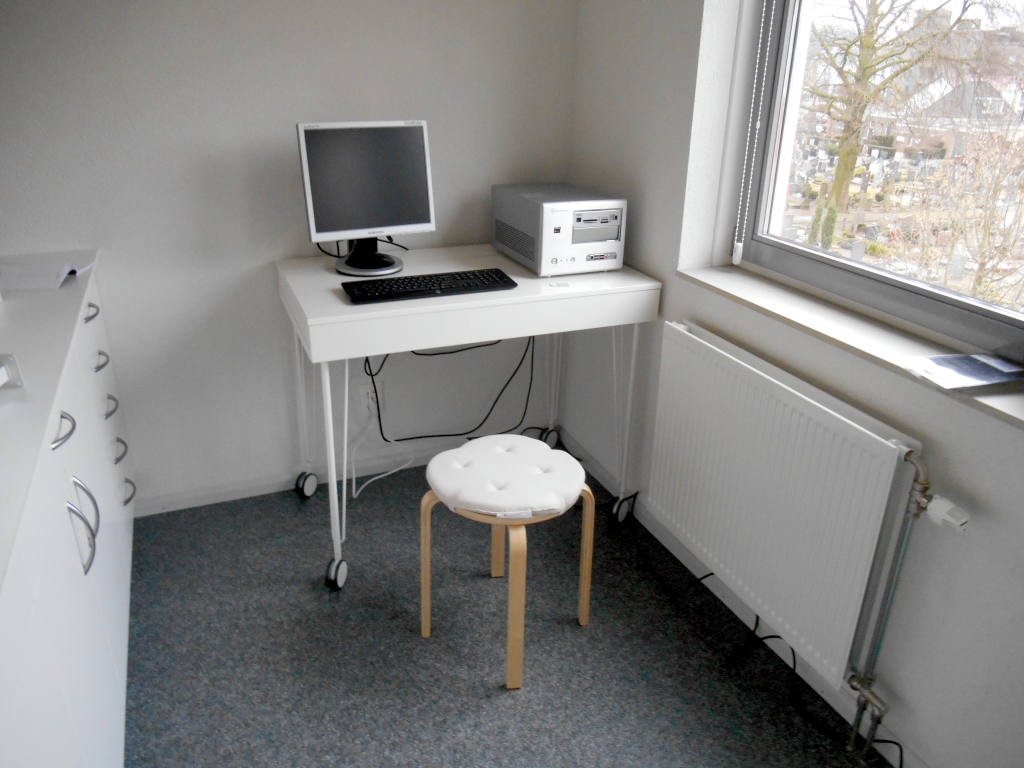

afb 004: Werkbank pc, geen ruimte met de systeemkast pc op de werktafel.
Helaas nauwelijks ruimte om te werken met de systeemkast pc op de werktafel.

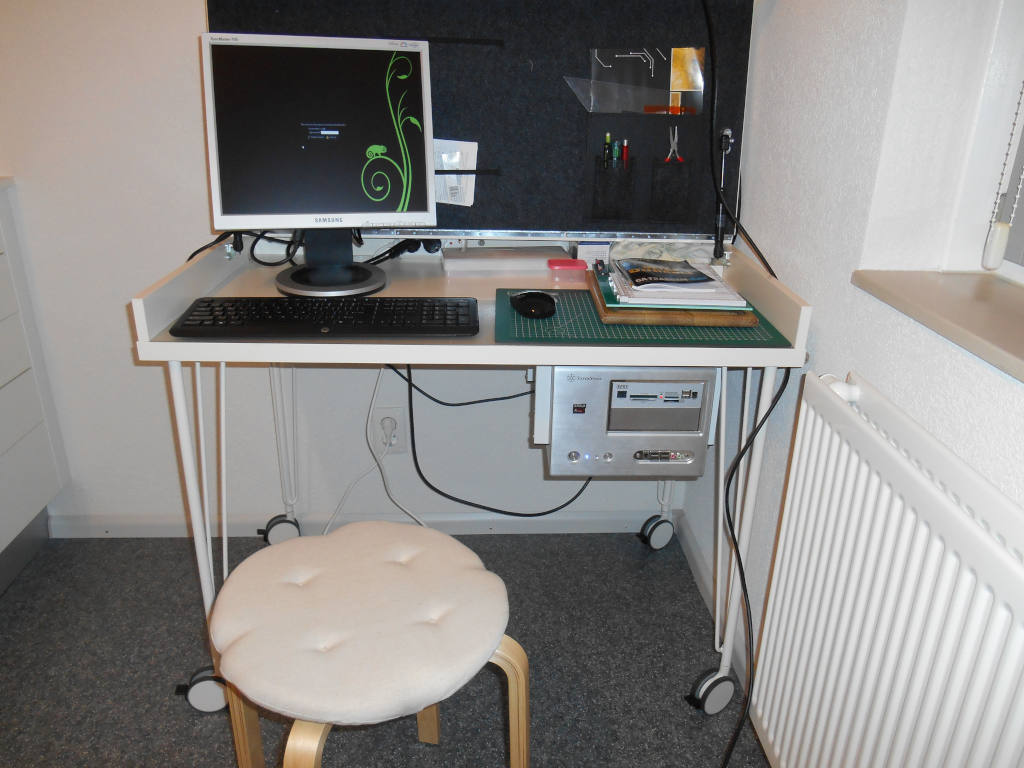

afb 005: Werkbank_pc, systeemkast pc gemonteerd onder de werktafel.
Dan de systeemkast gemonteerd onder de werktafel.

Inbouwen stroomvoorzieningen gelijk- en sterkstroom

Om elektronische schakelingen voor de aansturing van de wissels en treinen van de modelbaan te testen heb ik twee voedingen nodig van 12 en 15 volt. Daarnaast is er om digitale schakelingen te testen een spanning nodig van 5 volt en voor de apparatuur vier contactdozen van 230 volt. Nu kun je hiervoor een losse voeding en een stekkerdoos kopen maar om ruimte uit te sparen heb ik in 2014 alles in de werkbank gemonteerd.

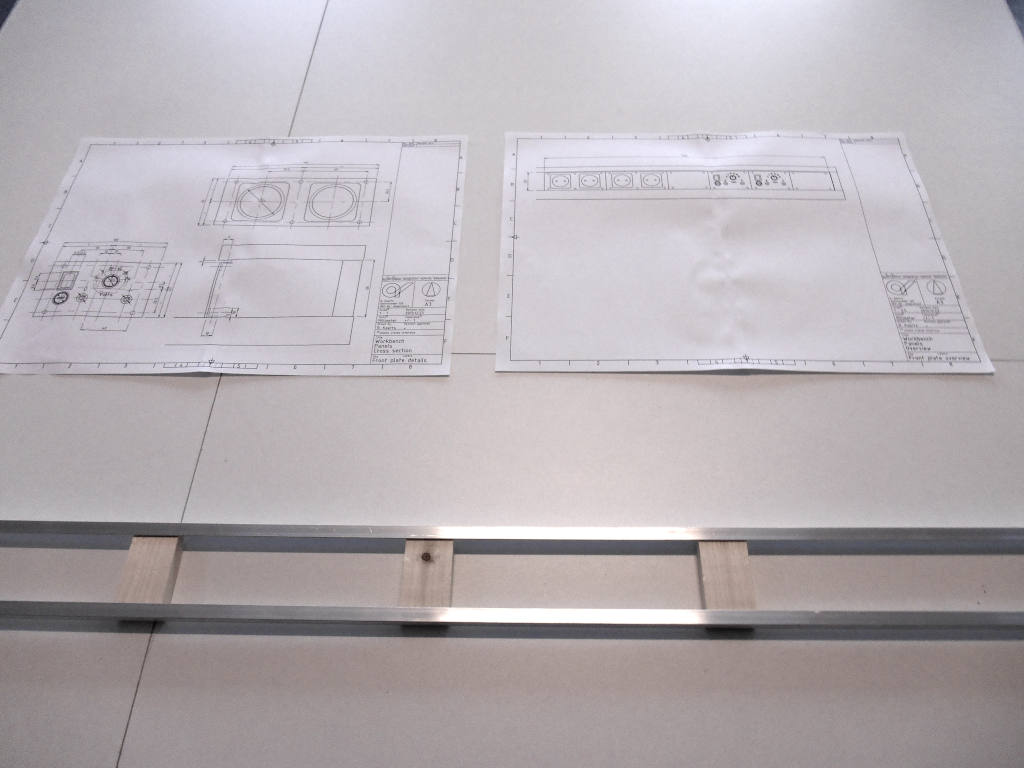

Afb 101: Uitmeten bevestiging stroomvoorzieningen werkbank.
Uitmeten van de bevestiging van de stroomvoorzieningenpanelen voor de werkbank.

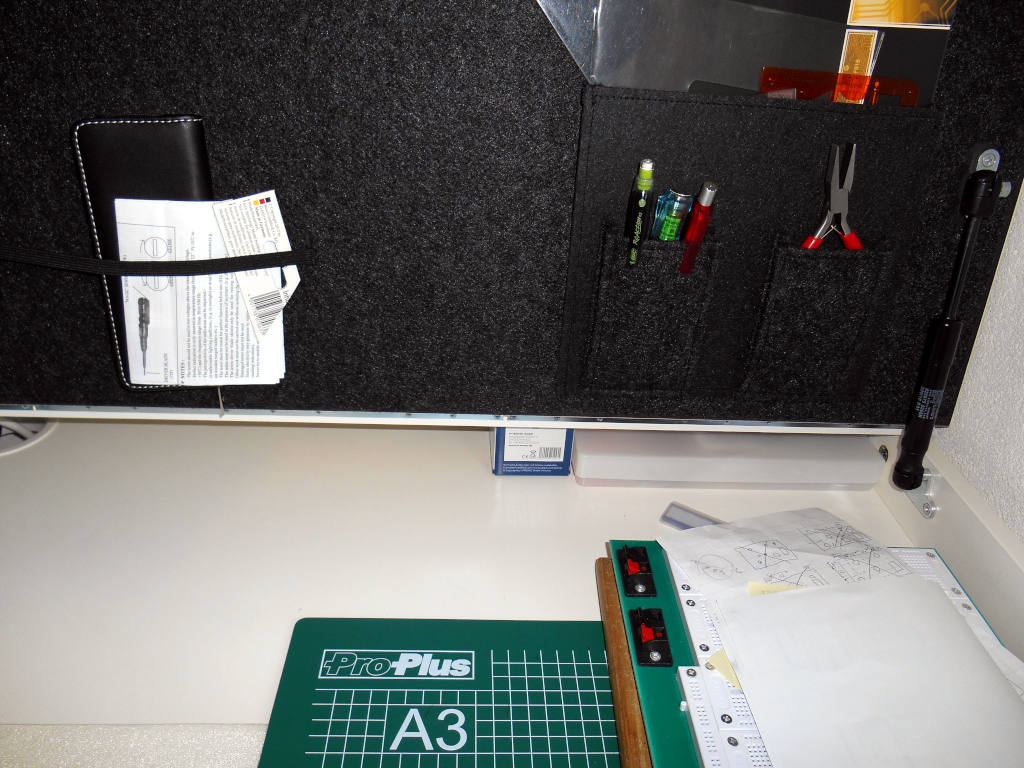

afb 102: Werkbank stroomvoorziening, plaats voor stroomvoorzieningen werktafel.
Plaats voor stroomvoorzieningen in de werktafel.

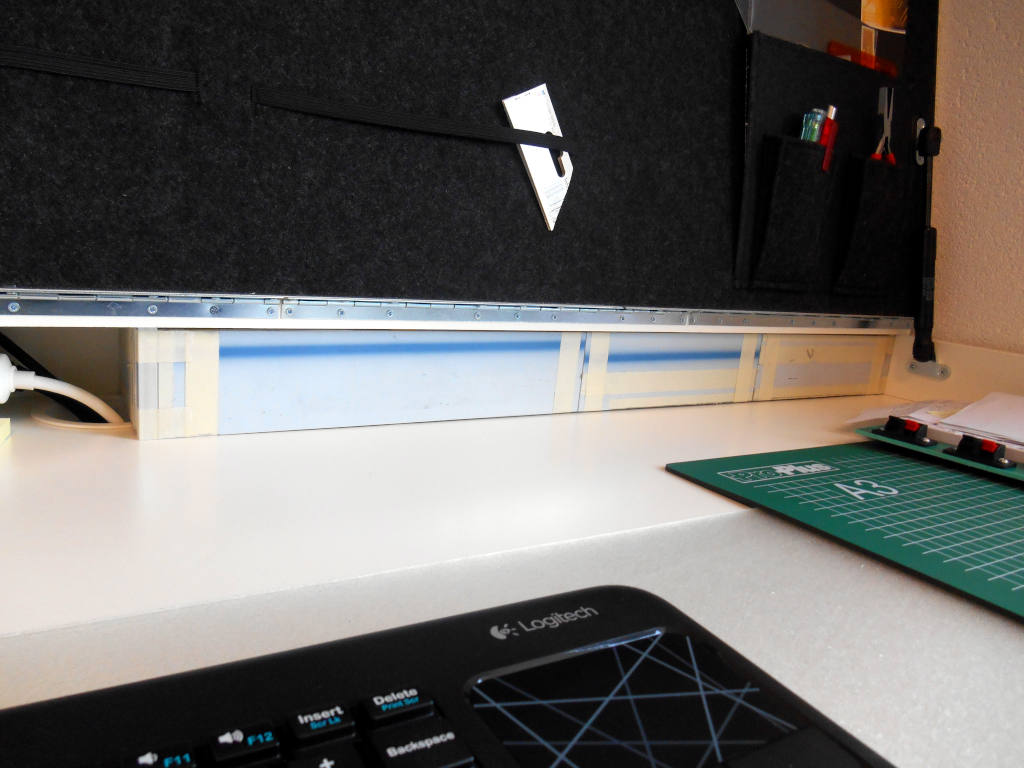

afb 103: Werkbank stroomvoorziening, controleren of stroomvoorzieningspanelen passen.
Controleren of de stroomvoorzieningspanelen passen.

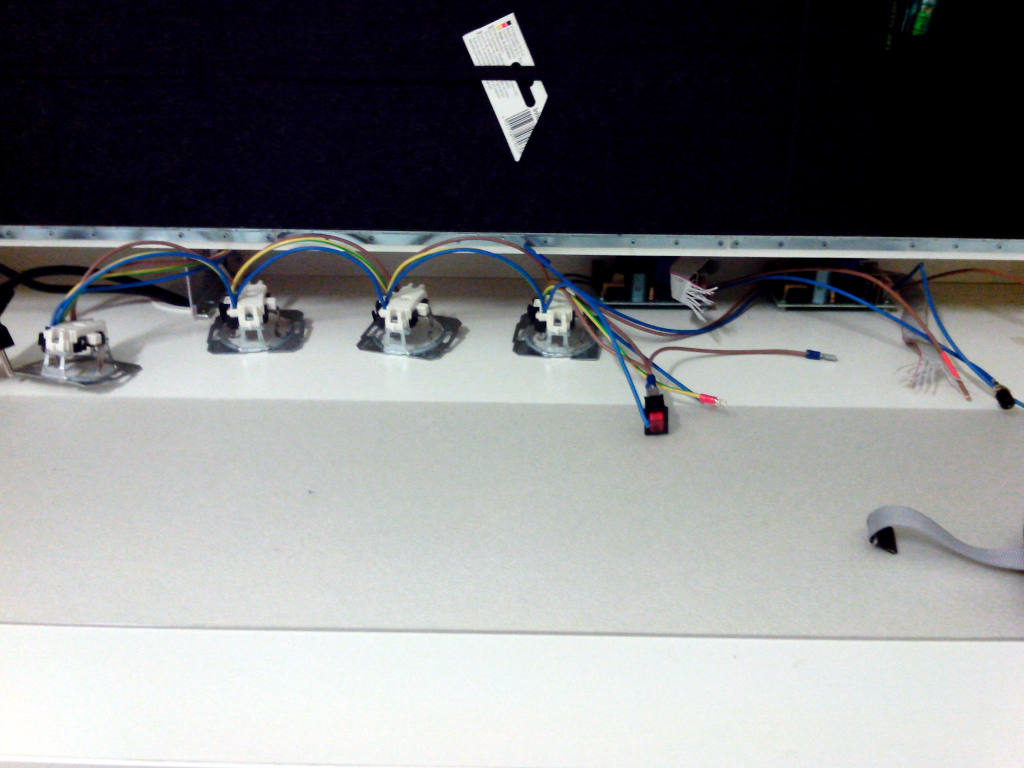

afb 104: Werkbank stroomvoorziening, begonnen met stroomvoorzieningspaneel werktafel.
Begonnen met het 230 volt contrastekkers voor paneel in de werktafel.

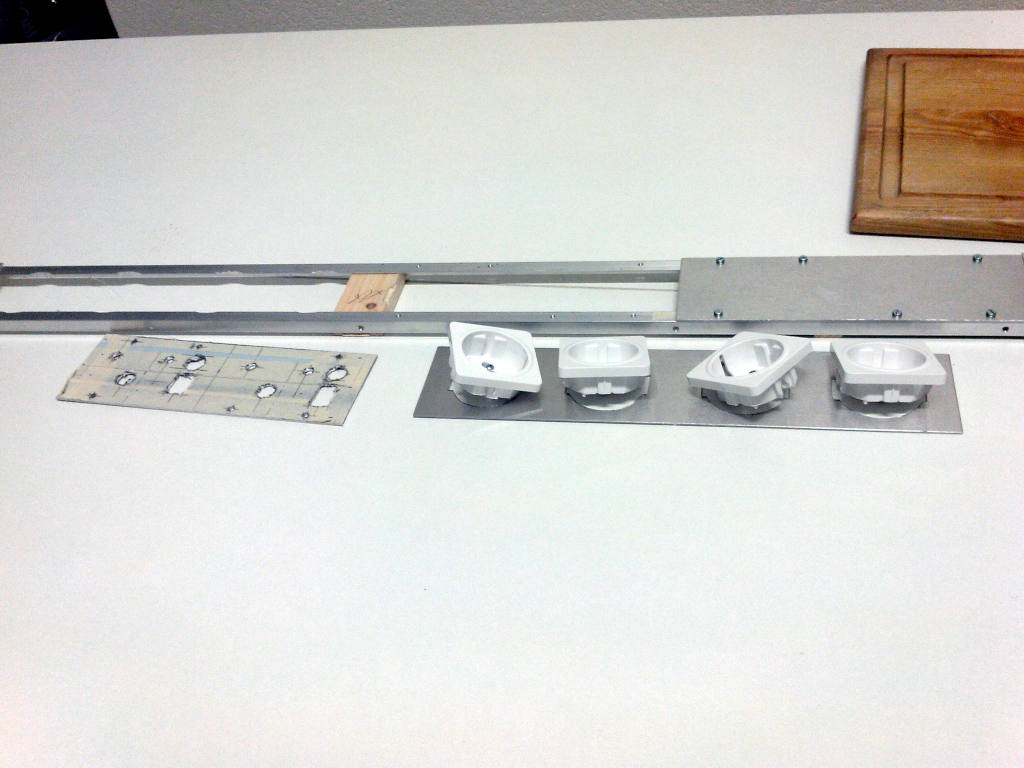

afb 105: Werkbank stroomvoorziening, uitzagen aluminium stroomvoorzieneingspanelen.
Uitzagen van de aluminium stroomvoorzieningspanelen.

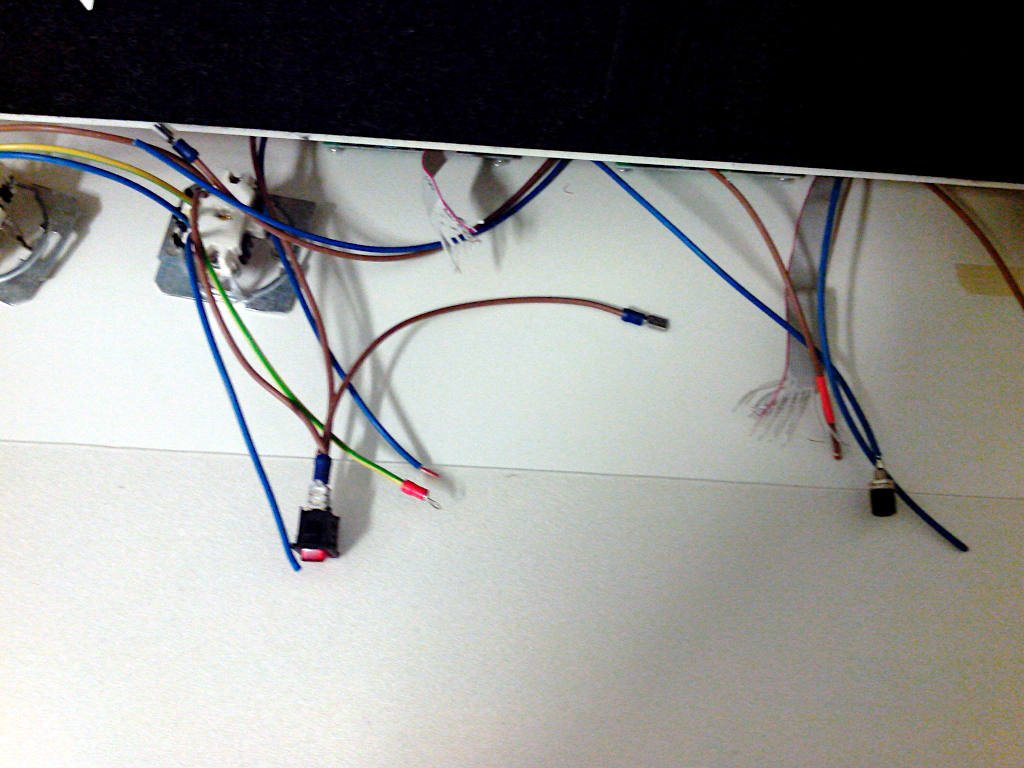

afb 106: Werkbank stroomvoorziening, bedrading voor de inbouw stroomadapers is af.
De bedrading voor de twee inbouw stroomadapers met schakelaars is af.

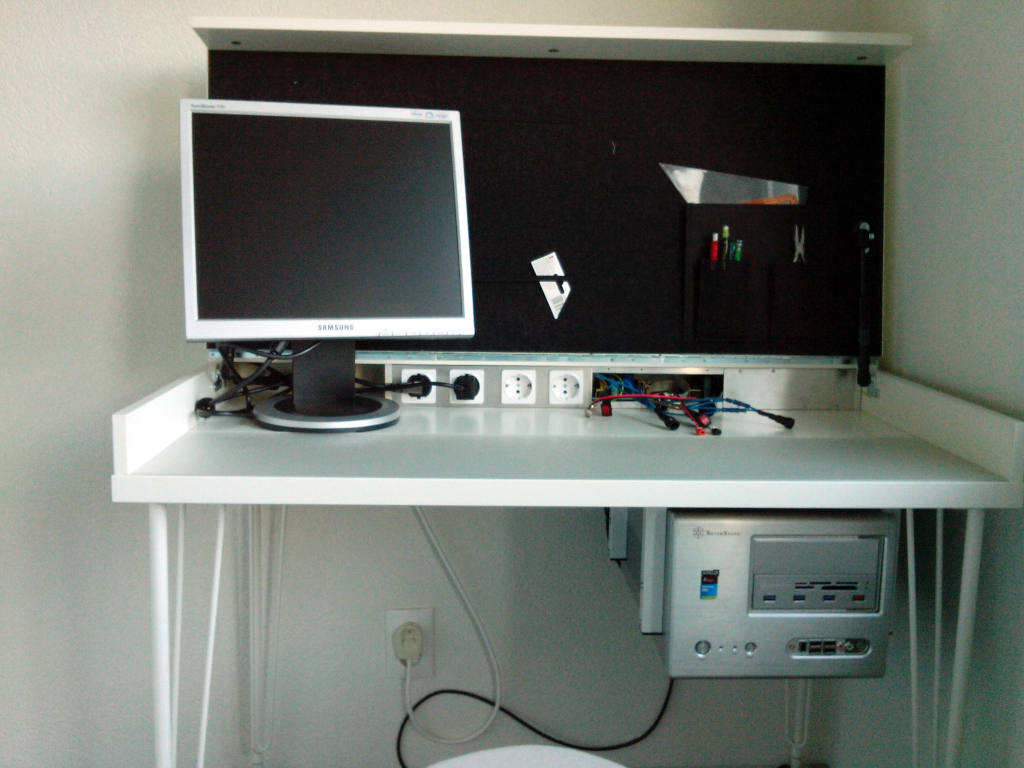

afb 107: Werkbank stroomvoorziening, bedrading voedingspaneel.
De 230 volt contrastekkers zijn gemonteerd en de bedrading voor de inbouw stroom adapters ligt klaar voor montage.

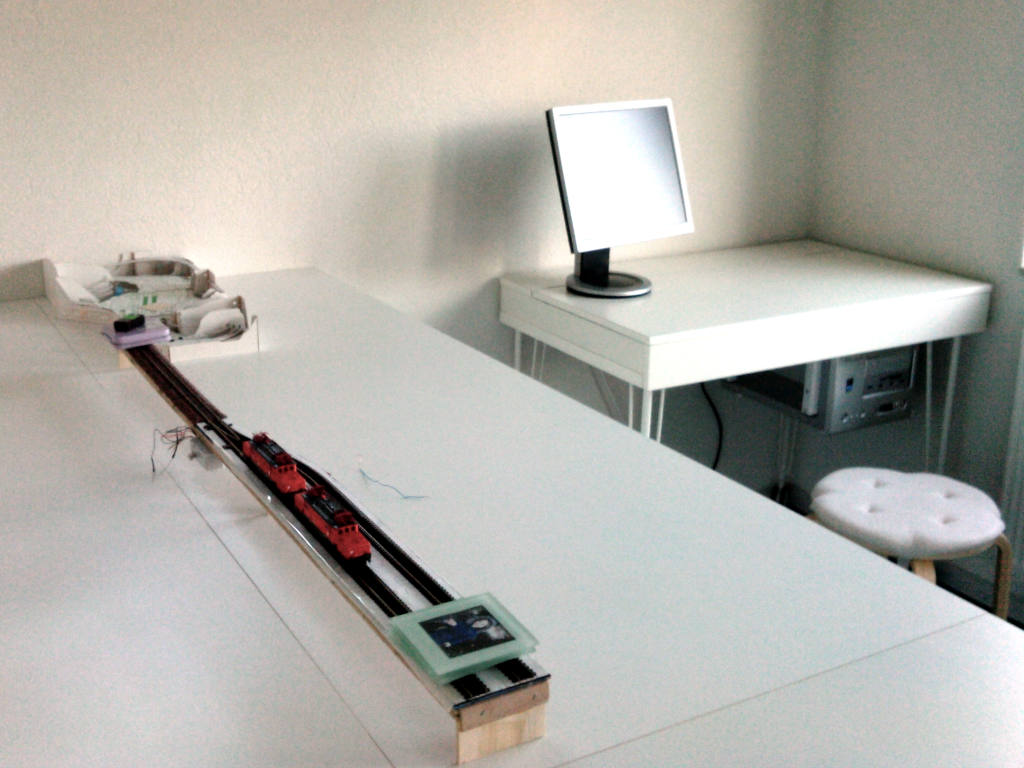

afb 108: Werkbank stroomvoorziening, dichte klep.
De werkbank met dichte klep en een proefopstelling met modelrails.

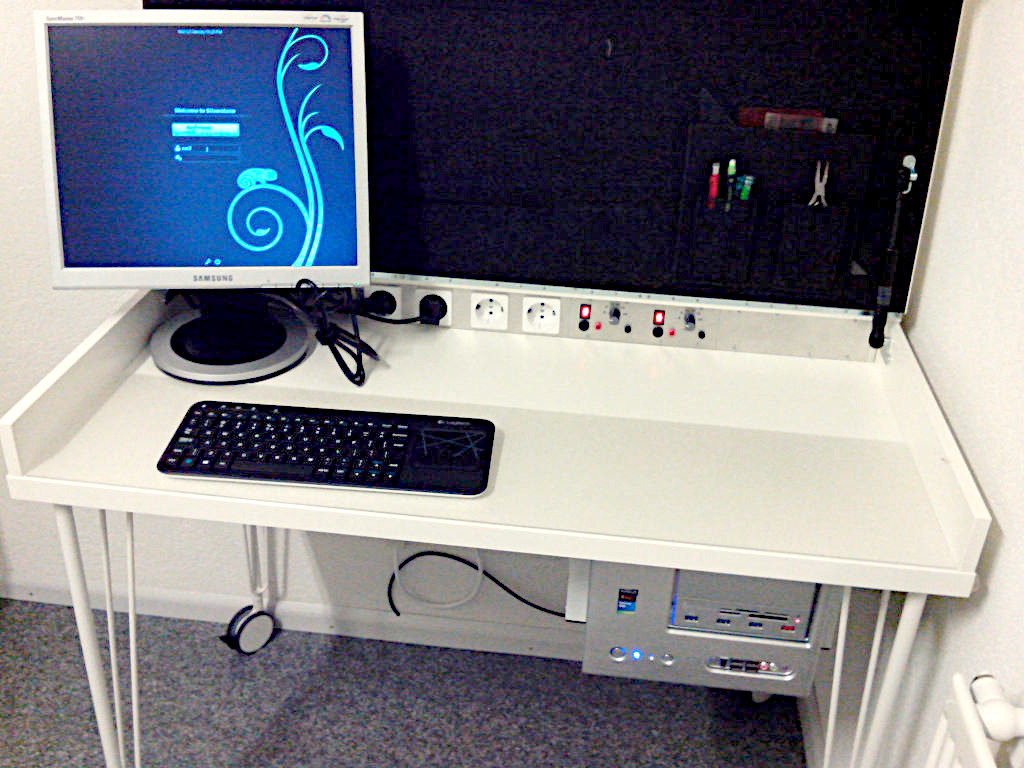

afb 109: Werkbank stroomvoorziening, gereed.
De werkbank met stroomvoorziening gereed.

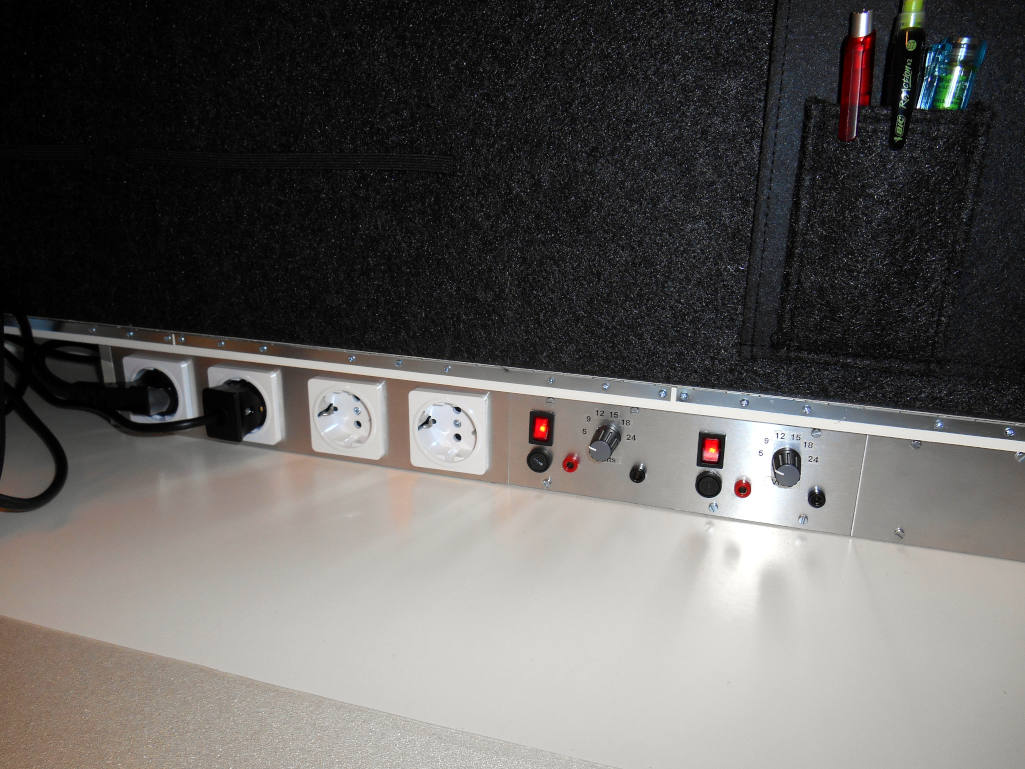

afb 110: Werkbank stroomvoorziening, paneel in detail.
Het stroomvoorzieningpaneel in detail.

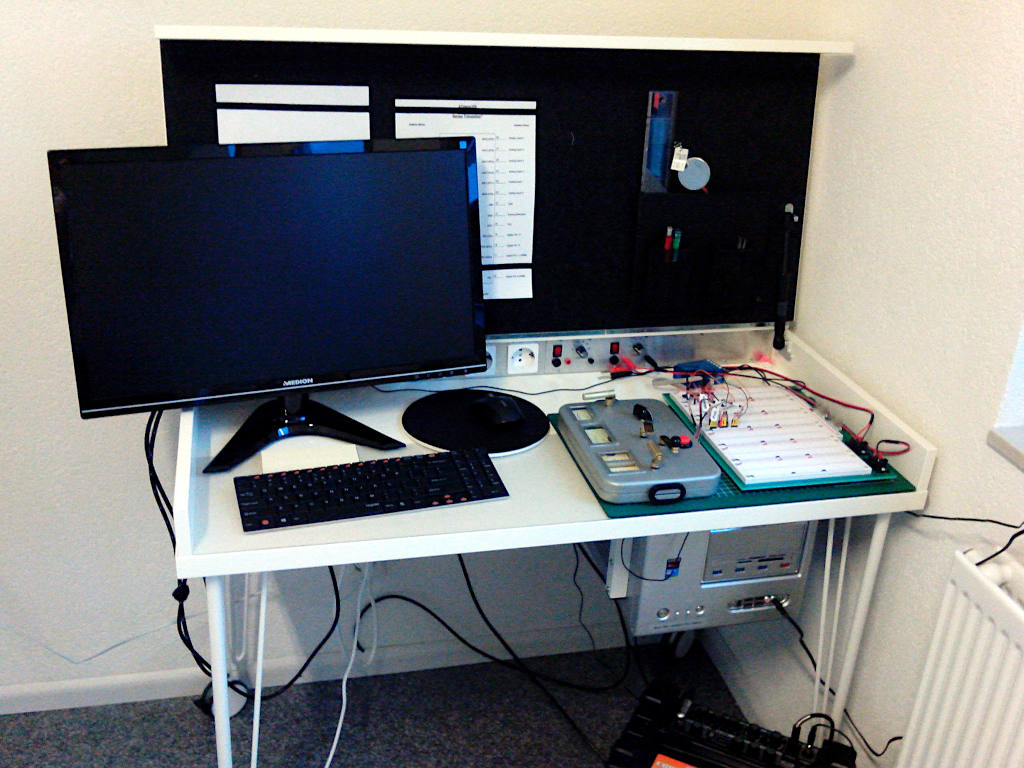

afb 111: Werkbank stroomvoorziening, testen van de treinbesturing.
Het testen van de treinbesturingskastje met micro controller (een heel computertje in een chip).

Vervangen onderstel voor lade toetsenbord

Er was niet genoeg werkruimte door het toetsenbord en de muis van de PC. Ik vind een lade hiervoor wel handig, omdat hierdoor deze randapparatuur dan op de juiste werkhoogte zit. Ook voorkomt deze montage dat, als je de lade onder de tafel schuift je op het tafelblad kunt werken zonder dat er troep in het toetsenbord valt. In 2016 besloot ik om dit te maken. Hierbij heb ik een onderstel gebruikt van een nieuw gekocht bureau en de bovenkant van de werkbank. Van het overgebleven blad van het bureau en de overgebleven poten van de werkbank kon ik mooi een rijdend legtafeltje maken. Door er een lade onder te monteren kan ik makkelijk bij veelgebruikt handgereedschap.

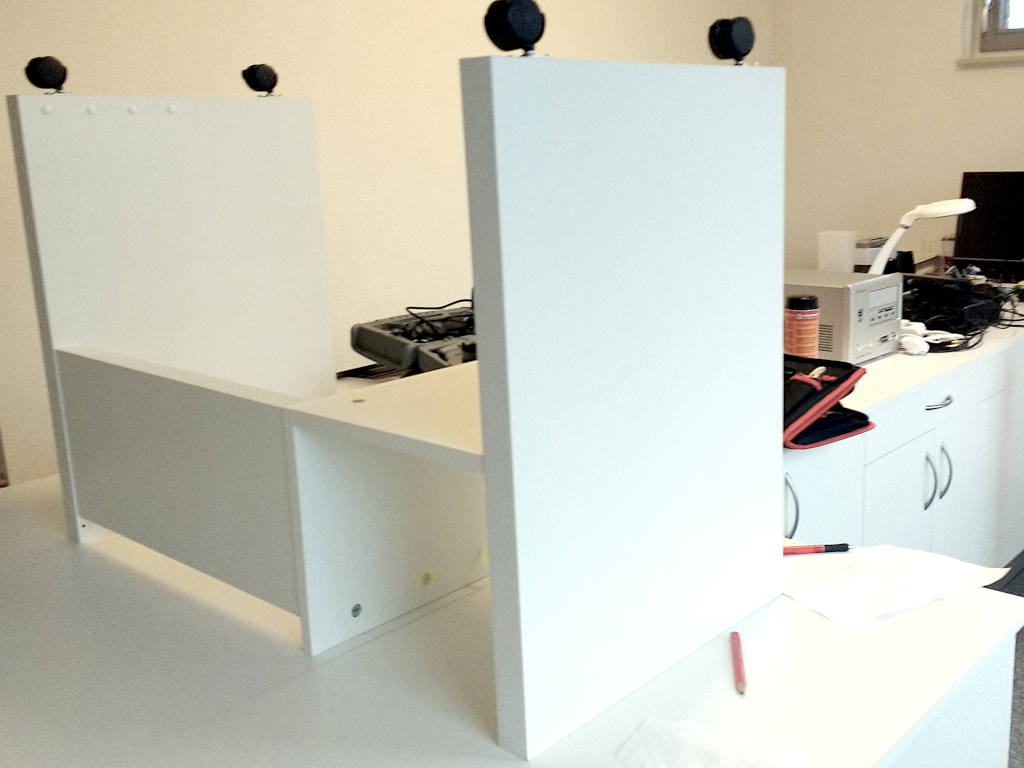

Afb 201: Werkbank nieuw onderstel, montage.
De het onderstel van een gekocht bureau voor montage onder de werkbank.

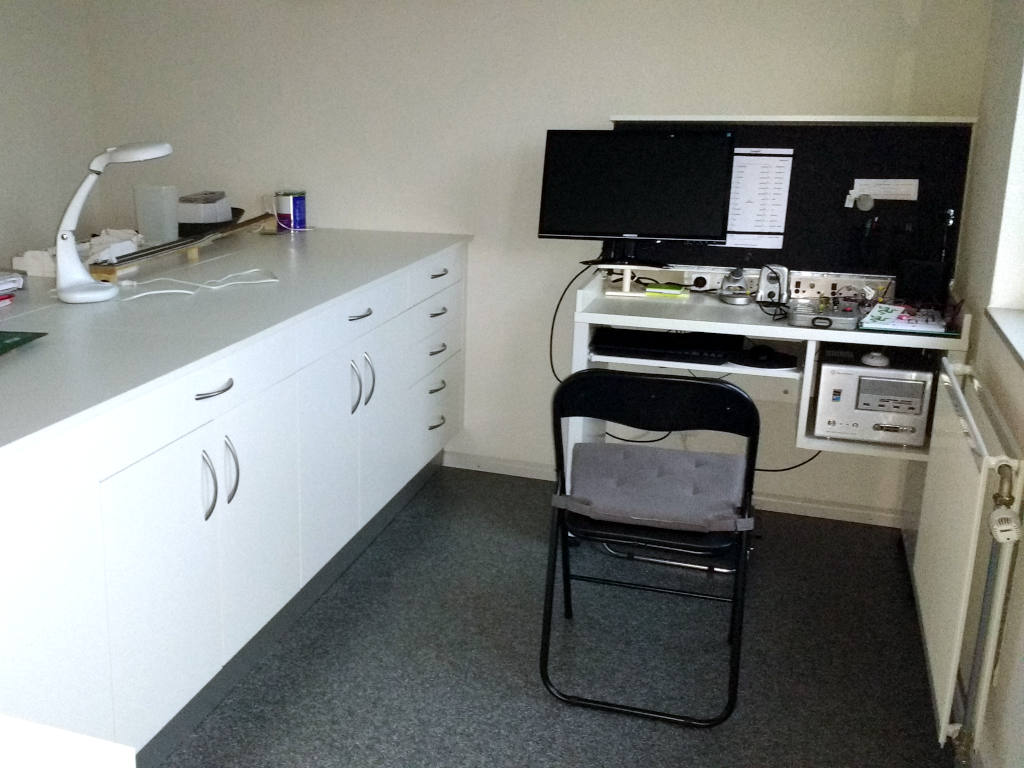

afb 202: Werkbank nieuw onderstel, de ingerichte werkbank met het onderstel.
De ingerichte werkbank met het nieuwe onderstel.

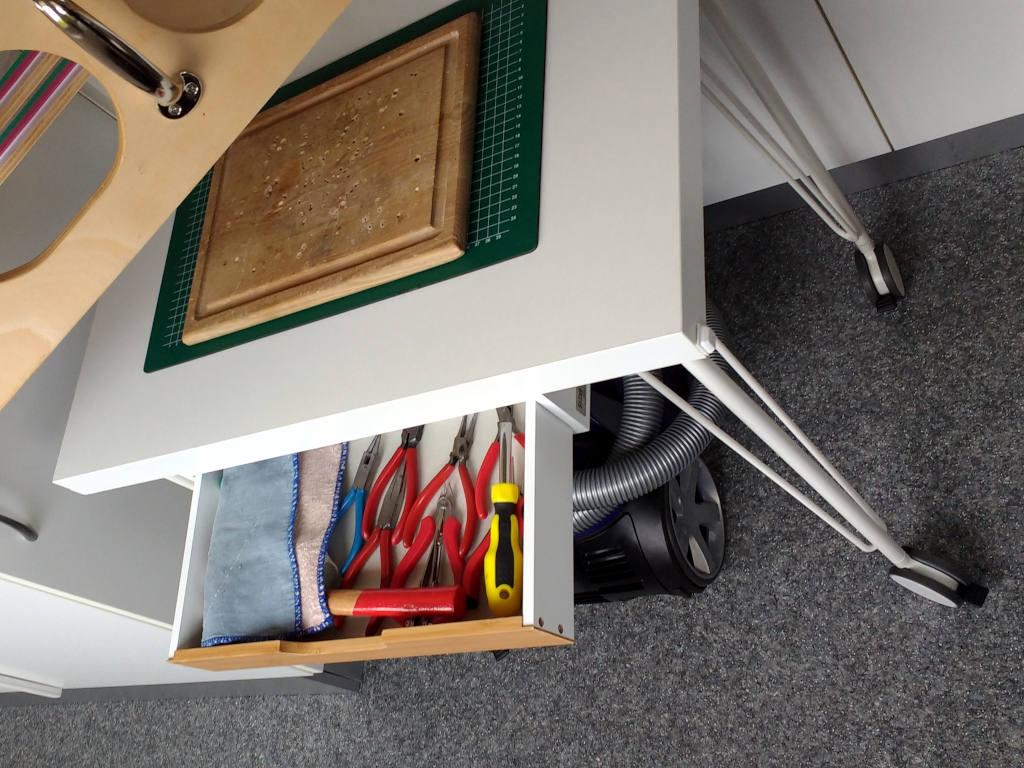

afb 203: Werkbank nieuw onderstel, poten gebruikt voor nieuwe werktafel.
De overgebleven poten van de werkbank zitten nu onder het werkblad van het gekochte bureau.

Plaatsen muurbeugel monitor

Mijn laptop heeft een aansluiting voor voeding uit een monitor. Ook kunnen de signalen voor video, audio, muis en toetsenbord over dezelfde USB-C kabel lopen. Hierdoor hoeft er maar één kabel in mijn laptop te worden aangesloten. Hij is dus makkelijk los te koppelen om mee te nemen. Wel heb je daarvoor een geschikte monitor nodig, die ik na wat onderzoek had gevonden. Om wat meer werkruimte op de werkbank te krijgen heb deze in 2021 meteen met een beugel op de muur gemonteerd.
Op de uitgetrokken lade staat rechts een mengpaneel voor het spelen op de gitaar via de laptop.

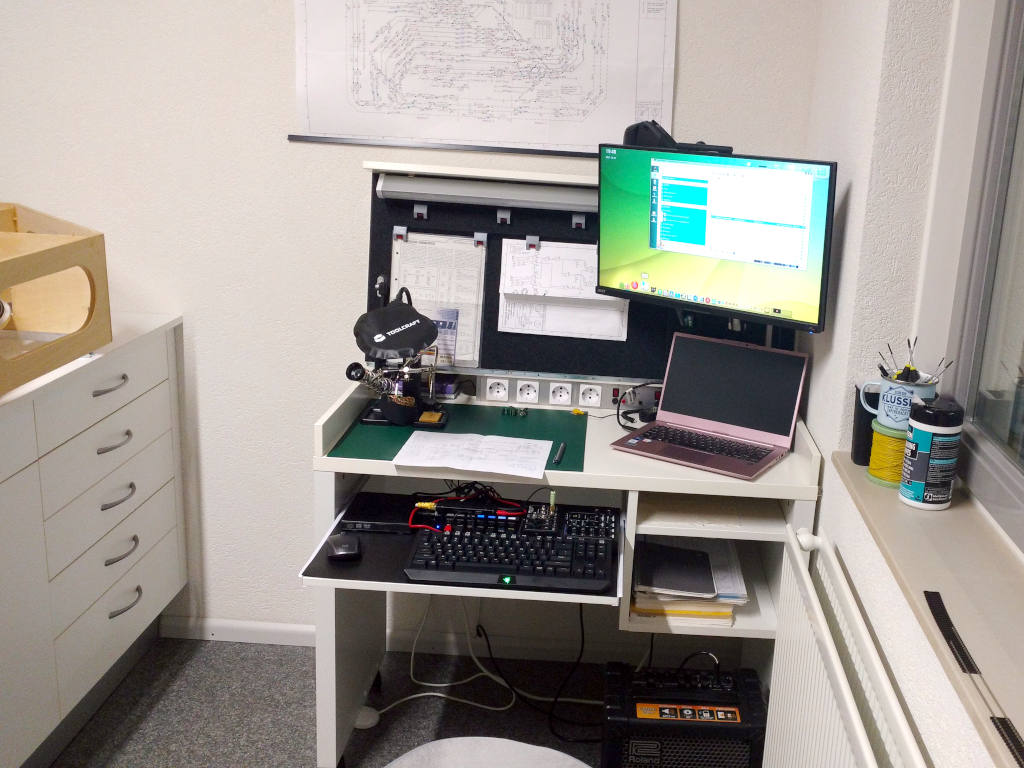

Afb 301: Werkbank muurbeugel, monitor gereed
